产品信息
AT型新系统气动薄膜小型单座调节阀是自动化仪表类的执行器单元,它采用顶导向结构,配用多弹簧薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈~流线型、压降损失少、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位、成分保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系统产品有标准型,调节切断型、波纹管密封型、夹套保温型、低温型、高温散热型等多个品种。产品公称压力等级有PN16、25、40、64(63);20(Class150)、50(Class300)、110(Class600)口径范围DN15~250。适用流体温度由-250℃~+560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性有等百分比或线性。设计单位及用户可根据具体工况进行选择。
工作原理
气动薄膜调节阀的动作由调节器来的信号压力输入气动薄膜执行机构的气室中产生推力,通过阀杆件推动阀芯,产生相对位移——即所谓行程,伐芯的位移变化使阀的流通面积变化,从而达到调节介质流量或压力之目的。
1、膜盖 2、膜片 3、弹簧子 4、推杆 5、支架 6、阀杆 7、阀盖(标准型)(常温型) 8、阀芯 9、阀体

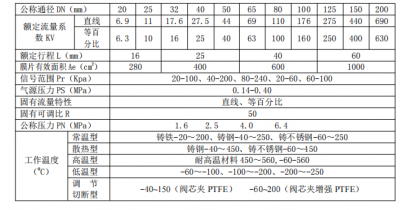

规格及技术参数
主要性能指标(按GB/T4213-92)
序号 | 项目 | 不带定位器 | 带定位器 |
1 | 基本误差 % | ±5.0 | ±1.0 |
2 | 回差 % | 3 | 1.0 |
3 | 死区 % | 3 | 0.4 |
4 | 始点偏差 % | ±2.5 |
±1.0 |
±5.0 | |||
5 | 终点偏差 % | ±2.5 | |
±5.0 | |||
6 | 额定行程偏差 % | +2.5 | |
7 | 允许泄漏量 | 硬阀芯:IV级 软阀芯:VI级 |

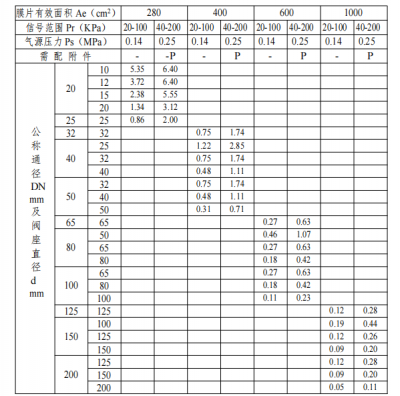

允许压差 单位:MPa
LP:阀门定位器(气开式带不带定位器是不影响允许压差的)
连接尺寸及标准
1、法兰标准:法兰按GB9113-2000
2、法兰密封面型式:PN16为凸面法兰;PN25为凸面法兰;
PN40、PN64为凹凸面法兰,阀体为凹凸面法兰。
3、法兰端面距按GB12221-89
4、执行机构气信号接口:内螺纹或M10x1或M16x1.5(DN≥125时)

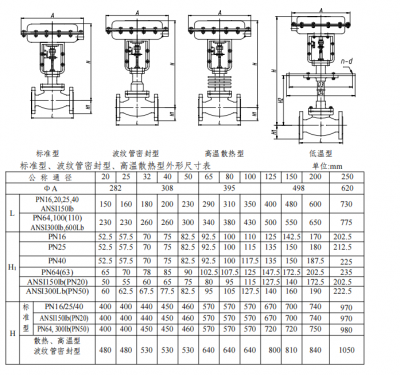

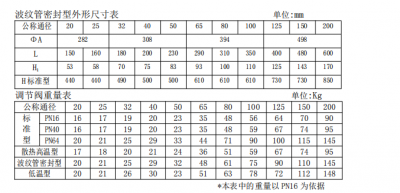

外形尺寸及重量

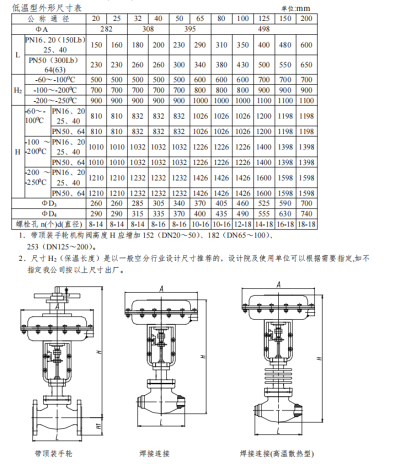

外形尺寸
1、带顶装手轮机构阀高度应H增加152(DN20-50)、182(DN65-100)
253(DN125-200)、352(DN250)
