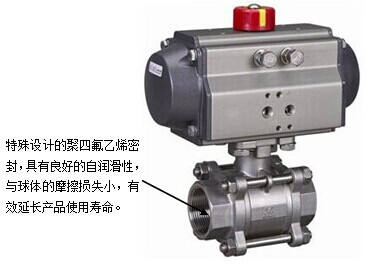

气动开关内螺纹球阀

发布时间：2020-06-15 10:04:08 浏览次数：10679次

产品信息

所属类别：气动球阀
产品名称：气动开关内螺纹球阀
产品简介：
气动开关内螺纹球阀小体积气动球阀应用于各种对于安装尺寸和体积有较大限制的工艺场合。成功应用于多个工业领域，如空调系统、消防系统、水处理系统、管路吹扫、分析仪器、烟气采样等行业。
气动开关内螺纹球阀适用于各种工业、仪器等管道。具有体积小，性能稳定等优点。

产品特性

1、驱动力矩小，启闭灵活无摩擦，操作方便。


2、阀门驱动可以多工位安装，不受介质流向影响。
3、结构简单，易操作，性价比高。
4、精小型设计、外形美观，结构紧凑。
5、具有自洁功能，有效保证管路的畅通。

产品参数

公称通径	DN10～DN100
工作温度	-30℃-220℃
公称压力	PN1.6-6.4MPa
适用介质	中性气体液体
气源压力	0.4～0.7MPa
执行器密封	氟橡胶
执行器材质	铸铝合金
连接方式	内螺纹丝扣连接
流量特性	快速开关
阀体材质	SUS304不锈钢、SUS316不锈钢
阀芯材质	SUS304不锈钢、SUS316不锈钢
球阀密封	PTFE，PPL等
填料材质	石墨
制造标准	JB/T8692-199
气动球阀设计与制造标准	GB12237-89 AP16D标准
产品检查与实验	JB/T 9092 API598标准

耗气量

开向体积和关向体积

型号	开关体积（升）	关向体积（升）
50	0.11	0.15
65	0.22	0.24
75	0.3	0.35
85	0.45	0.48
95	0.5	0.55
110	0.7	0.7
125	1.6	1.6
140	2.3	2.1
160	3.5	3
190	5.9	5.9
210	7.6	7.5
240	11	9
270	17	14
300	23.5	28
350	34	40
400	58	58

耗气量取决于供气压力，开关形成，体积及动作次数，计算如下：

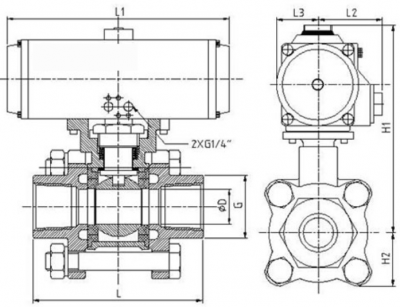

1、气动开关内螺纹球阀安装尺寸图


DN	G	ΦD	L	L1	L2	L3	H2	H1	双作用重量 kg	单作用重量 kg
10	3/8"	12.7	60	149	41.5	30	38	132	1.3	1.8
15	1/2"	15	75	170	47	36	38	148	1.4	1.9
20	3/4"	20	80	170	47	36	45	154	1.5	2
25	1"	25	90	186	53	42	55	176	2.5	3.2
32	1-1/4"	32	110	206	57	46	60	190	2.9	3.6
40	1-1/2"	38	120	262	58.5	50.5	75	216	4.3	5.4
50	2"	50	140	270	64	57.5	83	237	5.7	7.4
65	2-1/2"	65	185	301	74.5	67.5	107	283	12.5	16.5
80	3"	80	205	392	77	75	116	300	17.5	23.5
100	4"	100	240	460	87.5	86.5	131	350	28	34
