发布时间:2020-06-29 16:28:57 浏览次数:3668次
一、显示部分----超大屏幕高清分辩率进口液晶显示
1、5.6寸超大 液晶屏
2、320*240点阵高分辩率图形液晶显示:
3、LED背光:功耗更低、寿命更长
二、采样部分--真正的全隔离万能输入:
1、单通道独立模块,隔离更高、稳定更好
2、全隔离供电;通道间互不影响稳定性更高
3、配电独立模块化;隔离更彻底,稳定性更好
三、操作部分: 便捷的操作理想由此变为现实,“免售后就从这里开始”
“免售后”1、:便捷的上位机软件二步即可完成全部打印功能:
1、打开仪表数据包文件经系统排版后的曲线即如图所示
2、点击如上图所示第二步即可打印如下图:
免售后”2:便捷的下位机操作,仅需二个操作即可完成:
1、调整信号类型至您所需信号类型;
2、调整单位至您所需单位
4、功能同样强大,操作更为便捷
5、结合科技与经验,优化再优化免“售后”由此开始
6、便捷的上下位机操作仅需二步即可完成,操作使用业内最为便捷
l 主要技术指标
n 基本误差
±0.2%F.S,全隔离单模块1-16路万能输入,隔离阻抗:20MΩ @ 500V
n 输入部分
输入规格:
输入 | 类型 | 量程范围 |
电流 | 0~10mA、4~20mA | -999~9999℃ |
电压 | 0~20mV、0~100mV、0~5V、 1~5V | -999~9999℃ |
热电阻 | Pt100 | -99.9~850℃ |
Cu50 | -50.0~150℃ | |
电阻 | 0~400Ω | -999~9999℃ |
频率 | 0~30kHz, (高电平:8.5~30V,低电平:0~4.5V) | 0~30kHz,
|
热电偶 | B | 250~1820℃ |
E | -148~1000℃ | |
J | -148~1200℃ | |
K | -148~1370℃ | |
S | -50~1760℃ | |
T | -40~400℃ | |
辐射高温计 | F2 | 700~2000℃ |
n 输出规格:
电流:4~20mA,负载能力750Ω(最大)
通讯:RS232/485通讯接口
波特率:1200、9600、19200、38400、57600可选
打印:RS-232C直接连接串行微型打印机
报警:最多12个继电器接点,触点负载3A@230VAC/1A@30VDC
n 精度
实时显示:±0.2% F.S.;曲线显示:±0.5% F.S.;
追忆精度:±0.2% F.S.;共模抑制比:>120dB;
串模抑制比:>50dB 注:热电偶应去掉冷端误差。
n 记录间隔
1秒至240秒,共分11档:1/2/4/8/12/24/36/60/120/180/240秒。
n 记录容量
64/128/192/248MB(FLASH容量可选择)。

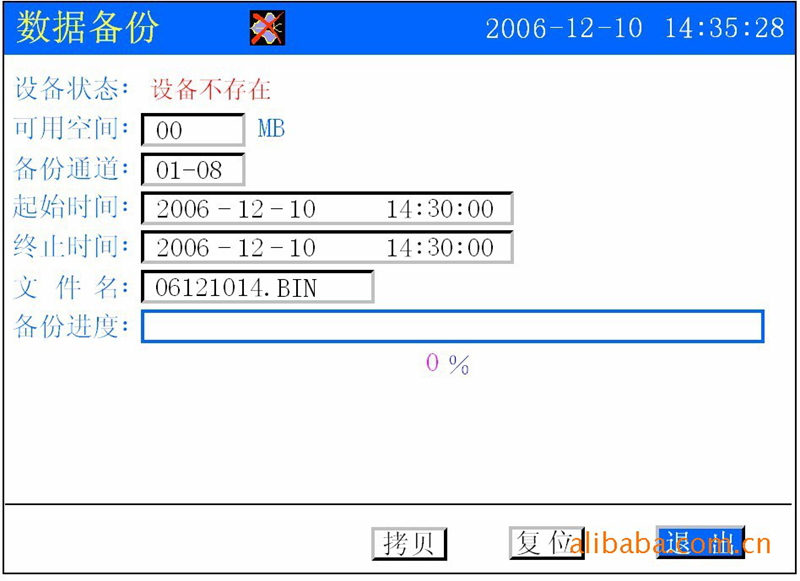

n 数据转存和备份
256M~2G优盘可选。
n 记录时间
通道记录时间的长短与FLASH存储器容量、输入点数及该通道的记录间隔有关
n 供电
新型开关电源,85~265VAC,45~65HZ,功耗≤35W
n 尺寸
外型尺寸:144×144×220mm
开孔尺寸:138×138mm±1mm
温度:-20~60℃,避免日光直晒
湿度:<85%RH(无凝结)
n 工作条件
温度:0~45℃
湿度:10%~85%RH(无凝结)
n 配件另售
产品 | 规格 |
U盘 | 1G、2G、4G(可选)。 |
通讯线 | RS232通讯连接线、RS485通讯连接线。 |
通讯转换模块 | 无源转换器(RS232转RS485)。 |
软件 | 上位机管理软件(订购通讯及USB功能时免费提供)。 |
