智能数字显示控制变送仪

一、适用范围

       适用于温度、压力、流量、液位、重量等工业过程参数的测量、显示与控制，并将过程参数变送输出给后级仪表、积算仪、记录仪或计算机系统。

二、功能特点

万能输入信号

单片机智能化

报警控制参数可设定

隔离变送输出方式：0-10mA/4-20mA/0-5V/1-5V可设定。

可带RS232/RS485等隔离通讯接口。

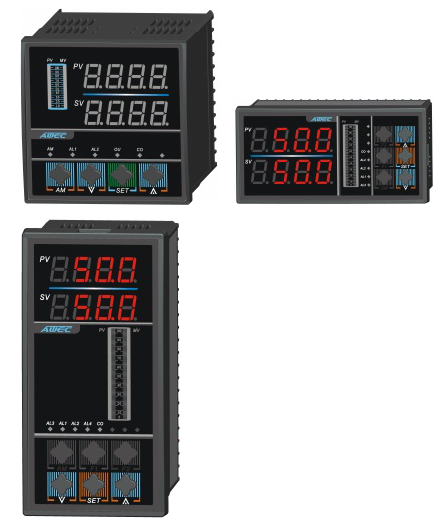

三、仪表外形与尺寸

外形尺寸 (W×H×D)（mm）：96×96×110          160×80×110      80×160×110    96×48×110    48×96×110

开孔尺寸 (W×H) （mm）：92+0.5×92+0.5   152+0.5×76+0.5      76+0.5×152+0.5

92+0.5×45+0.5        45+0.5×92+0.5

四、AOB5000接线图

备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
