发布时间：2020-06-29 17:01:39 浏览次数：23215次
产品信息
所属类别：电动球阀
产品名称：电动三通球阀
产品简介：
电动三通球阀用于分流或汇合流通，是具有二面或四面阀座的多通口球阀，任一通口可用作入口面无泄漏，三通既可L型通口也可T型通口。
产品特性

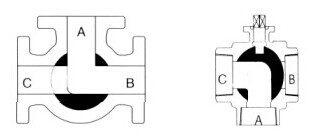

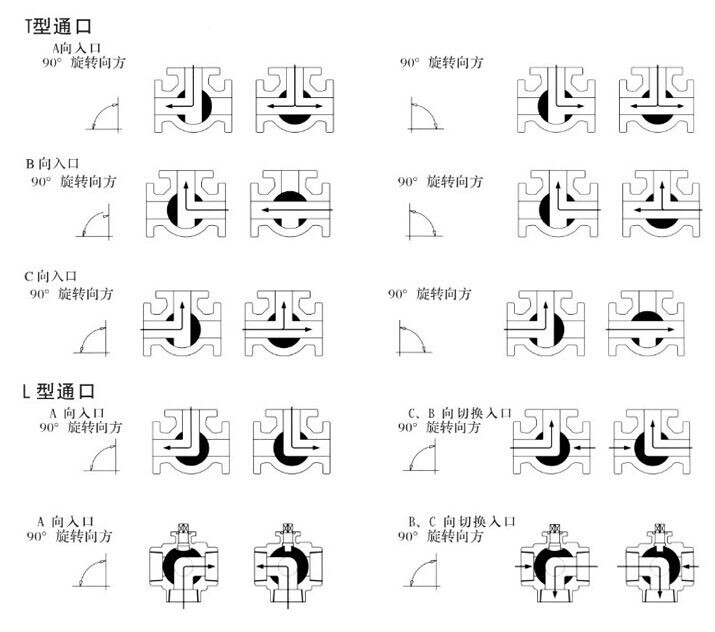

电动三通球阀分为L型流道和T型流道，如图：
T型流道采用4面阀座，受力平衡，密封可靠。主要用于分流、混流、换向以及三通道的完全开放。
L型流道采用2面阀座。主要用于流路的换向。
★超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！
★PPD专利定位技术彻底解决定位精度差，长时间运转可靠性的重大应用难题。
★具有自洁功能，有效保证管路的畅通。流道简单，相对于电磁阀产品结构的S型流道，具 有流通能力大，流通阻力小，无卡阻。
★带有全开/全闭输出信号
产品参数
公称通径 | DN15～200 |
工作电源 | DC24V、AC110、AC220V |
执行器扭矩/材质 | 铸铝合金 |
介质温度 | 0~120℃ |
环境温度 | -30℃－60℃ |
公称压力 | 0.1～6.4MPa |
动作方式 | 开关动作（分流和合流） |
动作时间 | 4-30秒 |
适用工况 | 空调、消防系统、水处理、管路吹扫、分析仪器、烟气采样等 |
连接方式 | 内螺纹连接，法兰 |
密封形式 | 软密封 |
阀体材质 | SUS304、SUS316，WCB |
密封圈材质 | EPDM、PTFE |
防护等级 | IP67 |
安装方式 | 任意角度安装（为延长寿命最好水平或倾斜安装） |
设计与制造标准 | GB12237-89 AP16D |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | JB/T 9092 API598 |
安装尺寸
1、电动三通球阀内螺纹连接安装尺寸图表
设计标准：Mss sp-110
螺纹标准：ASME B1.20.1，BS21
DIN 2999/259，ISO 228/1
JIS B 0203，ISO 7/1 单位：（mm）
通径 | L | G | Φd | F | H1 | H2 | W1 | W2 |
12 | 70 | 螺纹 BSP DIN etc | 12 | 40 | 196 | 38 | 196 | 145 |
15 | 83 | 15 | 42 | 198 | 40 | 196 | 145 | |
18 | 89 | 18 | 54 | 208 | 50 | 196 | 145 | |
25 | 116 | 25 | 60 | 217 | 59 | 196 | 145 | |
32 | 134 | 32 | 68 | 228 | 70 | 196 | 145 | |
38 | 152 | 38 | 84 | 232 | 74 | 196 | 145 | |
50 | 200 | 50 | 98 | 251 | 93 | 196 | 145 | |
65 | 240 | 65 | 106 | 302 | 110 | 255 | 182 | |
80 | 278 | 80 | 114 | 325 | 133 | 255 | 182 |

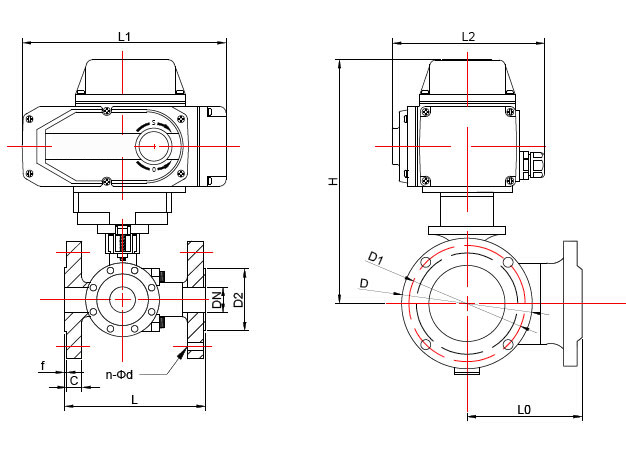

2、电动三通球阀法兰连接安装尺寸图表
设计标准：GB/T12237-2007
法兰标准：HG/T20592 单位：（mm）
通径 | L | L0 | D2 | C | f | D | D1 | H | n-Φd | L1 | L2 |
15 | 150 | 75 | 45 | 14 | 2 | 95 | 65 | 216 | 4-14 | 196 | 145 |
20 | 160 | 80 | 55 | 14 | 2 | 105 | 75 | 230 | 4-14 | 196 | 145 |
25 | 180 | 90 | 65 | 14 | 2 | 115 | 85 | 236 | 4-14 | 196 | 145 |
32 | 200 | 100 | 78 | 16 | 2 | 135 | 100 | 245 | 4-18 | 196 | 145 |
40 | 220 | 110 | 85 | 16 | 3 | 145 | 110 | 258 | 4-18 | 196 | 145 |
50 | 240 | 120 | 100 | 16 | 3 | 160 | 125 | 264 | 4-18 | 196 | 145 |
65 | 260 | 130 | 120 | 16 | 3 | 180 | 145 | 302 | 4-18 | 255 | 182 |
80 | 280 | 140 | 135 | 18 | 3 | 195 | 160 | 310 | 8-18 | 255 | 182 |
100 | 320 | 160 | 155 | 20 | 3 | 215 | 180 | 320 | 8-18 | 255 | 182 |
