软密封气动V型调节阀

发布时间：2024-04-13 10:10:28 浏览次数：10679次

产品信息

所属类别：气动调节阀

产品名称：软密封气动V型调节阀

产品简介：
气动软密封球阀是转角为90°的旋转类阀门。密封性能优良，流量系数大，流阻系数小，结构简单，使用寿命长，便于维修。
气动软密封球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，控制阀门的开关。
广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸等行业的系统控制。

产品特性

采用超短法兰距结构，阀座与端
面法兰距离近，物料滞留少，密
封性能优越。和普通电动球阀相
比重量大大降低，约为普通电动
球阀的50%。结构紧凑、体积小。


芯阀确定了阀门的特性，特有的

V型阀芯结构改善了传统球阀的
控制稳定性问题。使流量通过球
型阀芯V型开口之间的开度得到
精密控制。

阀座与阀芯之间形成的V型切口，
能够轻松切断管道内的各种杂质，
有效保证管路的畅通。

V型口角度可定制，满足更精
确的截流特性和控制功能。

产品参数

公称通径	DN15～DN350
适用介质	软密封适合食品、润滑脂、纤维状流体、水、油品、气体
气源压力	0.4～0.7MPa
执行器密封	氟橡胶
执行器材质	铸铝合金
连接方式	对夹，法兰，螺纹，
流量特性	等百分比
阀体材质	SUS304不锈钢、SUS316不锈钢、WCB
阀芯材质	SUS304不锈钢、SUS316不锈钢
球阀密封	丁晴耐油橡胶、EPDM、TPFE等
填料材质	石墨，PTFE
制造标准	JB/T8692-199
气动球阀设计与制造标准	GB12237-89 AP16D标准
产品检查与实验	JB/T 9092 API598标准

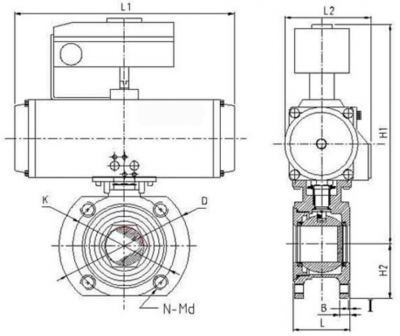

1、软密封气动V型调节阀安装尺寸图表
